芯片制造中的晶圆加热与热蒸发技术是什么
人们一提到芯片，脑海中浮现的都是运行超快的电脑与智能手机。但很少有人知道，这类微型芯片的制造，需要将各种材料以极高精度逐层堆叠，其精密程度堪比以分子为单位搭建房屋。而实现这一制程的两项关键核心工艺，便是晶圆加热与热蒸发。
什么是晶圆加热与热蒸发？
晶圆加热，是芯片制造过程中对硅晶圆进行升温处理的工艺。热蒸发则是一种薄膜沉积技术：将材料气化为蒸汽，使其在晶圆表面凝结附着，从而形成均匀的薄膜层。
为什么要对晶圆进行加热？
可以把晶圆看作制备芯片各功能层的 “烘焙托盘”。对晶圆进行加热，能够实现以下效果：
· 提升材料与晶圆表面的附着结合力
· 让化学反应进行得更充分、更平稳
· 促使原子排布至更稳定的理想位置
这就好比提前预热烤箱，烤出的披萨口感更酥脆。晶圆加热能够保障后续材料薄膜的成型质量。根据不同制程需求，加热温度区间可从 100℃跨越至 1000℃以上。
常见的晶圆加热方式主要有三种：
· 加热板（实验室常用）
· 红外灯管（升温速度快、能效高）
· 激光加热（精度极高，可根据工艺需求适配大小面积的精准加热场景）
激光加热的应用原理
激光加热可实现局部化、快响应式升温，完美适配各类精密热制程需求。其工作原理为将激光光束聚焦于晶圆表面，实现定点控温，无需对整体设备腔体进行全域加热。该工艺具备以下优势：
· 非接触式加热，洁净无污染
· 升温和降温响应速度极快
· 易于自动化适配，可集成至现代化半导体生产设备
活力激光专为半导体及先进材料领域，研发打造了高端激光加热系统。
活力激光加热系统核心优势
· 激光光斑能量分布均匀，保障晶圆全域加热温度一致
· 光斑形状可自定义调节，支持线型、圆形、矩形等光束模式，适配不同工艺场景
· 温控精度高，支持可编程热工艺曲线与快速热循环制程
· 光束质量稳定，有效降低晶圆热梯度差异，减少热应力损伤
凭借以上性能优势，活力激光激光加热系统适用于：热退火处理、激光辅助沉积、晶化工艺，以及微机电系统（MEMS）、OLED 生产中的高精度局部加热等场景。
这些性能优势，让活力激光（Vivlaser） 的激光加热技术非常适用于以下应用场景：
· 热退火工艺
· 激光辅助沉积
· 晶化制程
· 微机电系统（MEMS）、OLED 生产中的高精度局部加热
快来了解活力激光（Vivlaser）高功率半导体激光器产品概况
什么是热蒸发工艺？
热蒸发听起来专业晦涩，原理其实十分简单：将金属等镀膜材料放置在真空腔体内部，通过加热使材料升华变为气态蒸汽；蒸汽自然上浮并附着在晶圆表面，冷却后形成极致轻薄的镀膜层。
可以用生活化的场景通俗理解：想象在密封玻璃箱中烧水，水蒸气上升后凝结在冰凉的玻璃箱盖上。只需把水替换成金、铝等镀膜金属，就是热蒸发的工作原理。
该工艺适合制备高纯度、高平整度的薄膜镀层，主要应用场景包括：
· 反光镜与传感器镀膜
· 芯片电极制备
· 电气连接金属薄膜层沉积
晶圆加热与热蒸发的协同作用
晶圆加热与热蒸发两大工艺通常配套使用：在热蒸发前或蒸发过程中对晶圆加热，可大幅提升镀膜层的附着力；同时助力原子规整排布，形成结构更稳定的薄膜镀层。
若缺少晶圆加热工序，制备的薄膜极易出现脱落、性能缺陷等问题。目前多款高端设备可在同一真空腔体内，同步完成晶圆加热与热蒸发制程，既提升了镀膜品质，又有效缩短生产周期。
在芯片制造中的核心价值

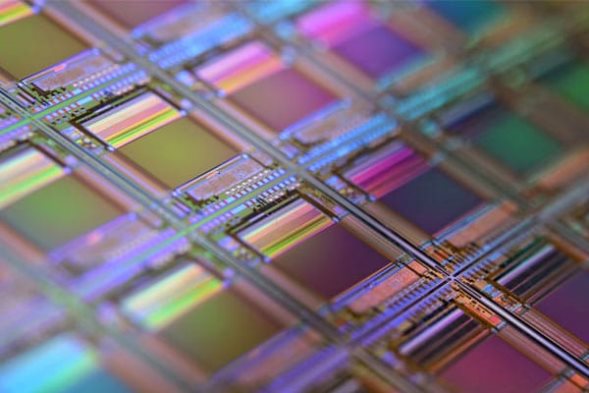

现代芯片采用逐层堆叠架构，每一层薄膜厚度仅为数纳米（人类头发丝直径约为 80000-100000 纳米）。这就对制程提出严苛要求：
· 每一层薄膜必须具备超高均匀度
· 层与层之间需完美贴合键合
· 杜绝开裂、气泡、脱落等工艺缺陷
而晶圆加热与热蒸发，正是实现纳米级精密制程的关键工艺。若无这两项技术，智能手机、医疗设备、航空航天等高精尖电子设备都将无从实现。
总结
晶圆加热与热蒸发虽不像人工智能、5G 技术那样广为人知，却是支撑高端电子产业发展的隐形核心工艺。
无论是激光器件的反光镀层制备，还是纳米级晶体管的晶圆预处理，晶圆加热与热蒸发都在默默发挥着至关重要的作用，持续赋能科技行业未来发展。
当你拿起智能手机时不妨想到：顺滑的屏幕之下，无数精密功能层皆由热工艺与蒸汽镀膜打造，以原子级的精准排布，构筑起芯片的核心根基
